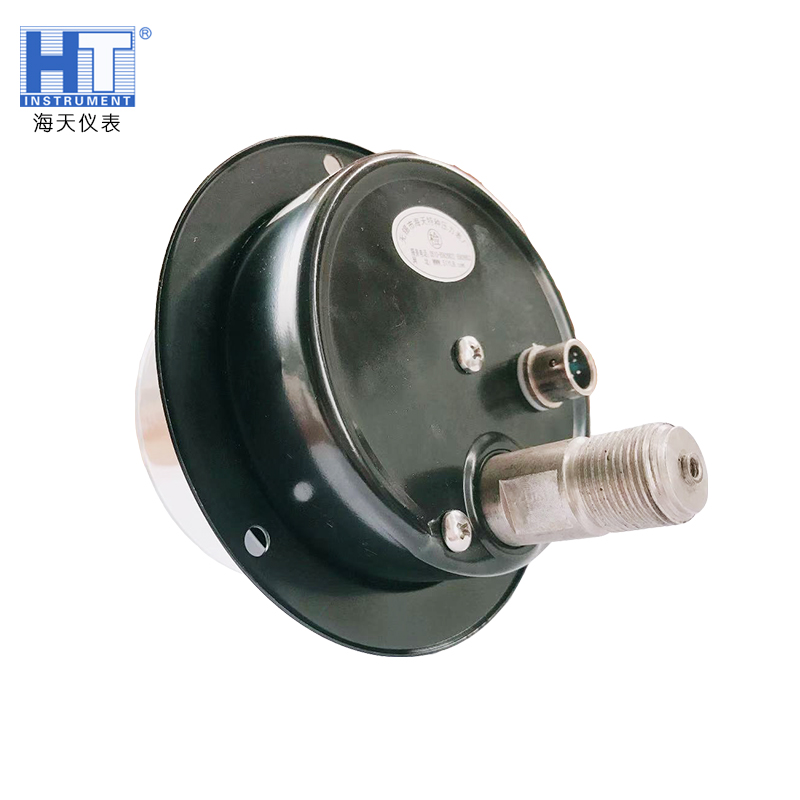

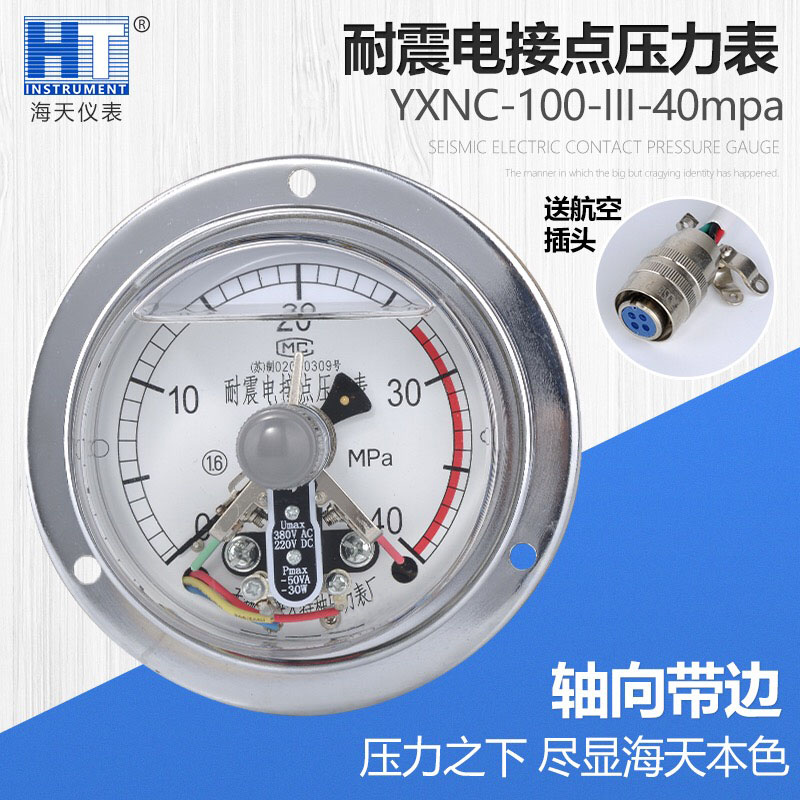

耐震电接点压力表

产品分类：耐震电接点压力表
电接点压力表 YXC系列磁助式电接点压力表 采用了磁力作用的电接点装置，具有额定功率大、发信可靠、接点寿命长等优点，有 一定的抗介质脉动和环境振动性能。 YXNC系列 产品在YXC产品的基础
订购热线：0510-85625533
产品详情

电接点压力表



　　YXC系列磁助式电接点压力表采用了磁力作用的电接点装置，具有额定功率大、发信可靠、接点寿命长等优点，有
一定的抗介质脉动和环境振动性能。
　　YXNC系列产品在YXC产品的基础上，依靠充填阻尼液、装置阻尼管、阻尼片、阻尼螺钉等措施，显著提高了抗介质脉动和环境振动性能，延长了产品使用寿命。其抗振动结构可有效抑制指针的抖动、冲击，保护接点，使仪表指示清晰，电信号切换可靠，工作稳定。
　　YXNC-BF系列耐震耐腐蚀电接点压力表，因全部零部件采用不绣钢材料制作，所以既可检测腐蚀性较强介质的压力，又能正确发信，实现自动控制。

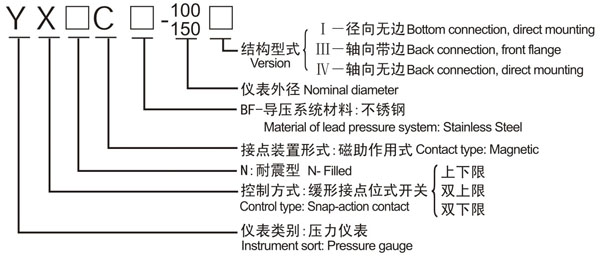

型号标示

产品功能及主要技术参数
名称  型号  测量范围  精确度等级 允许介质工作温度 接头螺纹
指示 设定值
接通 断开
磁助式电接点压力表  YXCl00/150 0～0.16至60及
-0.1～0.06至2.4

0～0.16 to 60 and
-0.1～0.06 to 2.4
1.6

1.6
 		 4 -40～70℃ M20×1.5
(※G3／8)

  (※Gl／2)
耐震磁助式电接点压力表 YXNCl00/150 5
-25～55℃
全不锈钢电接点压力表 YXC-BFl00/150 0～0.16至60及
-0.1～0.06至2.4

0～0.16 t0 60 and
-0.1～0.06 t0 2.4		 4
全不锈钢耐震电接点压力表  YNXC-BFl00／150 5

注： ①标有“※”的型号应定制，②属测量范围以外的标度须特制。③隔离式的软管长度为1．2．3．4．6．8．M(其中2M为优先长度)。④工作环境振动频率不大于25Hz，振幅不大于0.5mm。⑤YXNC系列防护等级： IP64。如配防水接线盒可达IP65，但需定制。

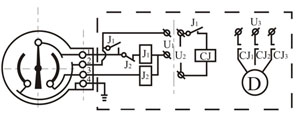

接线示意图及触头参数
1.触头功率——30VA（阻性负载）

              2.最大工作电压——DC·220V或AC·380V
                             安全工作电压：DC·24V

                  3.最大工作电流——1A，安全工作电流：0·1A
接线颜色：1.黄 2.蓝 3.红 4.接地

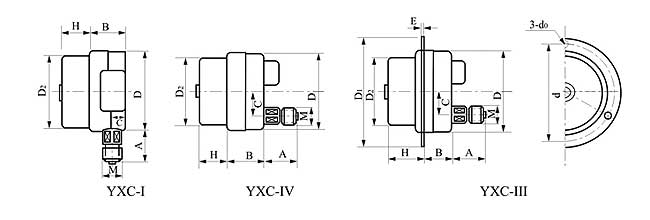

YXC磁助式电接点压力表外形尺寸

型号 外形尺寸
A B H C D D1 D2 d d0 E M
YXCl00—Ⅰ 41 42 35 18 98 ／ 89 ／ ／ ／ 20 ×1.5
YXCl00—IV 42 42 35 30 98 ／ 89 ／ ／ ／ 20 ×1.5
YXCl00—Ⅲ 42 37 40 30 98 132 89 118 6 1.2 20 ×1.5
YXCl50—Ⅰ 4l 47 34 17 148 ／ 138 ／ ／ ／ 20 ×1.5
YXCl50—IV 42 47 34 30 148 ／ 138 ／ ／ ／ 20 ×1.5
YXCl50—Ⅲ 42 40 41 30 148 181 138 165 6 2 20 ×1.5

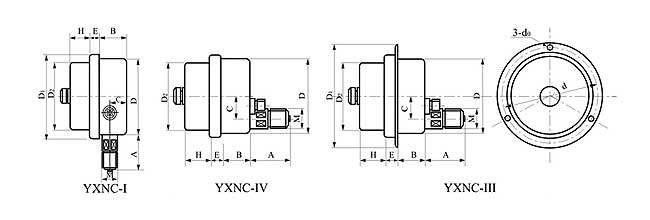

YXNC耐震电接点压力表外形尺寸


型号 外形尺寸
(Type) A B H C D D1 D2 d d0 E M
YXNCl00—Ⅰ 45 32 34 16 100 110 95 ／ ／ 15 20 ×1.5
YXNCl00—Ⅲ 43 26 34 34 100 132 95 118 6 21 20 ×1.5
YXNCl50—Ⅰ 50 34 25 17 150 162 141 ／ ／ 18 20 ×1.5
YXNCl50—Ⅲ 50 28 25 53 150 183 141 165 6 23 20 ×1.5
注：耐腐蚀型(—BF)外形尺寸与YXNC相同。
