[隔膜压力表]当前位置：首页>>产品中心>>隔膜压力表
  • [field:text/]
  • [field:text/]
  • [field:text/]

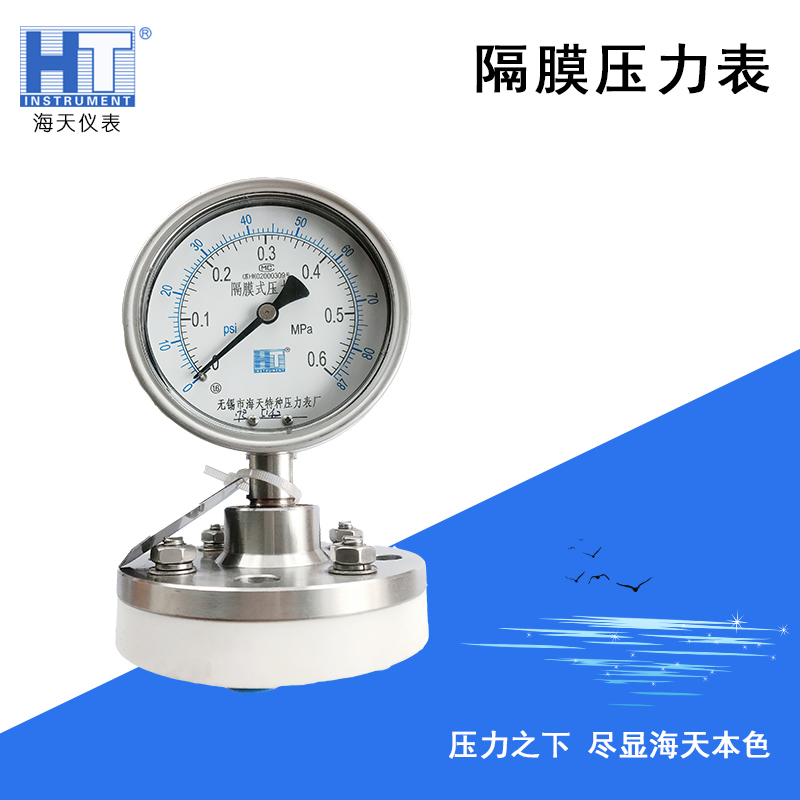

隔膜压力表

产品分类：隔膜压力表
隔膜压力表单价：450元每只 Y-M系列隔膜式压力表 精度等级：1.6，2.5 测压范围：0～0.1，0.6100MPa 隔离膜片材料：含钼不锈钢，哈氏合金，蒙乃尔合金，钽合金，氟塑料 隔离器材料：含钼不锈钢（
订购热线：0510-85625533
产品详情

隔膜压力表单价：450元每只
Y-M系列隔膜式压力表
精度等级：1.6，2.5
测压范围：0～0.1，0.6…100MPa
隔离膜片材料：含钼不锈钢，哈氏合金，蒙乃尔合金，钽合金，氟塑料
隔离器材料：含钼不锈钢（衬F4），耐酸不锈钢、氟塑料

   Y-M系列隔膜式压力表适用于测量具腐蚀性、高粘度、易结晶、易凝固，温度较高的液体、气体或颗粒状固体介质的压力以及必须避免测量介质直接进入压力仪表和防止沉淀物积累且易清洗的场合。
    隔膜式压力表主要用于石油、化工、化纤、染化、制药、制碱食品等工业部门。
型号标示
选型示例
标示：通用仪表为YSZ-XB（LED)数显压力变送器，隔离器连接形式为直接，采用MN螺母式，隔离器材料为SUS316，膜片材料为哈氏C；
测量范围为0～1.6MPa，法兰规格为DN40.
YSZ-XB(LED)-MN-哈氏C-1.6MPa-DN40
标示：通用仪表为不锈钢压力表，隔离器连接形式为直接，采用MS全塑工型法兰，
材料为PVC，
膜片材料：聚四氟乙烯，测量范围为0～0.6Mpa，工型法兰规格为DN25。
Y100BF-MS-PTFE-0.6MPa-DN25
ML螺纹式隔离器外形尺寸
压膜片型式
（1）螺栓压膜片型式 （2）螺纹压膜片型式
外形尺寸 型号 D B H D1 M
0.1～2.5MPa 4～25MPa
螺栓压膜片式 Y100-ML 100 42 149 95 91 M20×1.5
G1/2"
1/2NPT
Y150-ML 150 48 179 95 91
螺纹压膜片式 Y100-ML 100 42 149 78 48
Y150-ML 150 48 179 78 48
膜片焊接型式
该型是膜片直接与上法兰焊接在一起（见右图）。其用途：
1、适用16～100MPa中高压范围压力测量。
2、适用拆卸清洗，可用于介质中有固体浮物且易沉积的场合。
d D A 测量范围
φ68 φ95 75 16MPa
φ58 φ91 75 25～60MPa
φ46 φ80 72 100MPa
MF法兰式隔离器外形尺寸
螺栓压膜片型式
膜片焊接型式
螺纹压膜片型式
工型法兰型式
化工部法兰标准：HG/T 20592～20635-2009
DN PN(MPa) D k d C L
10 0.25～0.6 75 50 88 12 Φ11
1～2.5 90 60 41 14 Φ14
15 0.25～0.6 80 55 38 12 Φ11
1～2.5 95 65 46 14 Φ14
20 0.25～0.6 90 65 48 14 Φ11
1～2.5 105 75 56 16 Φ14
25 0.25～0.6 100 75 58 14 Φ11
1～2.5 115 85 65 16 Φ14
32 0.25～0.6 120 90 69 16 Φ14
1～2.5 140 100 76 18 Φ18
40 0.25～0.6 130 100 78 16 Φ14
1～2.5 150 110 84 18 Φ18
50 0.25～0.6 140 110 88 16 Φ14
1～2.5 165 125 99 20 Φ18

根据用户需求，可按美国（ANSI)、德国（DIN)、日本（JIS)标准制造。
卫生型隔膜隔离器概述
Y-MC(MN、MZ）系列卫生型隔膜压力表具有装拆快捷方便、易于清洗、不易污染、清洁美观、安全可靠等优点，并满足药品生产质量规范（GM）的要求，可广泛应用于制药、食品、饮料、制酪、水处理等行业。
1、密封液的选择
为了保证卫生型隔膜表使用的可靠性和安全性，根据不同用途，选择合适的密封液。
密封液 受压部温度范围℃ 比重 体膨胀系数
甘油水溶液 -5～100 1.27 0.61×10-3
丙二醇 -30～160 1.04 0.70×10-3
植物油 -5～100 0.93 1.03×10-3
硅油 -30～100 0.94 1.08×10-3
2、测量范围及型号说明
①卫生型隔膜表的表头一般采用φ60、φ100不锈钢压力表，特别在环境空气有腐蚀性的场合。也可选用其它通用型压力表、压力变送器。
②使用压力在16～60MPa时，可选用滚焊膜片隔离器。拆洗时只需拆卸压紧螺栓即可。
③卫生型隔膜隔离器与压力表及管道的连接方式也可选用其他特殊方式。本厂可代为专门设计。
型号 形式 量程上限值（MPa)
配耐震压力表 配不锈钢压力表
YN60-MC Y60BF-MC MC 卡箍式 0.6～2.5
（法兰1 1/2")
YN100-MC Y100BF-MC 0.4～2.5
(法兰2")
YN100-MN Y100BF-MN MN 螺母式 0.4～2.5
YN100-MZ Y100BF-MZ MZ 螺栓式 10～60
YN100-ML、MF Y100BF-ML、MF ML、MF 滚焊膜片式 10～60
3、卫生型隔离器分类
（1）MC-卡箍式隔离器外形尺寸
①自选件（符合ISO -2852标准）
●卡箍—1½"、2"、2½"（304、316)
●管接头—1½"、2"、2½"（304、316)
●密封件—硅胶、聚四氟乙烯（PTFE)。
②外形尺寸
法兰规格 D D1 H
1½" 50.50 43.50 28
2" 64 56.50 32
2½" 77.50 70.50 35
（2）MN-螺母式隔膜隔离器外形尺寸 （3）MZ-螺栓式隔膜隔离器外形尺寸


参数
种类		 A B C D E
DN 20 31 20 3 54 Rd44×1/6"
DN 25 36 21 3 63 Rd52×1/6"
DN 32 42 21 3 70 Rd58×1/6"
DN 40 49 21 3 78 Rd65×1/6"
DN 50 62 22 3 92 Rd78×1/6"
　　　●测量范围：1～25MPa
　　　●隔膜座材料：SUS 304、316
　　　●隔膜材料：SUS 316L
连接器外形尺寸
（1）角形接管 SUS 304 （2）硬管接管 SUS 304
（3）软管接管SUS 304 （4）-A散热器
铜镀镍、SUS 304		 （4）-B散热器 SUS 304
（5）阻尼器 SUS 304，SUS 316 （6）过压保护器 SUS 304，SUS 316
测压范围：0.4～40MPa

使用及订货须知
1、用户不得拆卸更换其它配置仪表，以防填充液外泄失去真空度，影响性能。
2、订货时，可根据“构成示意图”，参考“型号示例”，正确填写所需品种的型号，以免造成损失。
3、我厂还生产全塑法兰、衬四氟、喷四氟法兰，供客户选用。
4、我厂可根据用户需要生产各种特殊法兰、非标螺纹的隔膜式压力表，也可代为设计各种替代进口的隔膜压力表。
